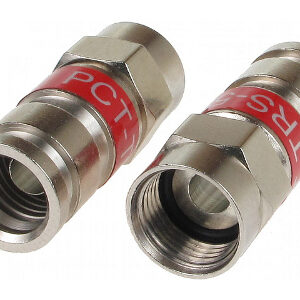

ZŁĄCZE F 5.8MM PCT KOMPRESOWANE

WTYK F/ZAC-RG59/PCT
KOMPRESYJNY NA RG-59

OPIS

Profesjonalny wtyk kompresyjny „F” produkowany przez amerykańską firmę PCT. Charakterystyka tego złącza została specjalnie dobrana do przewodów RG-59.

SPECYFIKACJA TECHNICZNA

• szerokie pasmo pracy do 2.4 GHz,
• wodoszczelność połączenia złącza z kablem,
• odporność na korozję wykonane w całości ze metali kolorowych i najwyższej jakości dielektryka,
• bardzo małe tłumienie w całym paśmie pracy
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• bardzo prosty i szybki montaż sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest niemożliwe do zerwania dwa pierścienie kompresyjne,
• wymiarowo dopasowane jest do rodziny przewodów RG59
• konstrukcja tego złącza chroniona jest licznymi patentami,
• do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych ZAC/PCT lub ZAC/TR255
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza.

Wtyk można stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0.55-0.80 mm. Złącze posiada dwa pełne (360°) pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypuklają się do wewnątrz. Wymiary tych pierścieni są tak dobrane, że po kompresji złącza zaciskają się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla. Profesjonalny wtyk kompresyjny F/ZAC-RG59/PCT spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.
